Vous avez peut-être entendu parler de la « presse flexo CI » sans bien comprendre ce qui la différencie des autres presses flexo. Cet article ne fait la promotion d’aucune marque ; il ne traite que de la technique elle-même. Après l’avoir lu, vous saurez : quelles sont les caractéristiques essentielles d’une machine CI, quelles fonctions sont les plus utiles pour votre production, et comment évaluer la qualité d’une presse CI.

1. La structure CI : un cylindre qui fait tout

CI signifie « Central Impression » (impression centrale). La machine ne possède qu’un seul grand cylindre presseur central, autour duquel sont répartis tous les groupes d’impression (par exemple 6 ou 8 couleurs). Le matériau se déroule, s’enroule autour du cylindre et passe successivement devant chaque groupe pour réaliser l’intégralité de l’impression.

Avantages fondamentaux de cette structure :

• Chemin du matériau le plus court (50 % plus court qu’une machine en ligne)

• Tension la plus stable (pas de différence de vitesse entre plusieurs cylindres)

• Précision de registre naturellement élevée (tous les groupes partagent la même référence)

Par rapport aux autres configurations (piles, en ligne), la structure CI est nettement supérieure pour les vitesses élevées, les matériaux minces et l’impression multicolore.

2. Les 7 principales caractéristiques d’une presse CI (du matériel aux performances)

1. Cylindre central : la précision et le contrôle thermique sont vitaux

Le cœur de la machine CI est ce grand cylindre. Sa qualité détermine directement les performances de l’ensemble. Un bon cylindre central doit avoir :

• Rigidité élevée : structure en deux couches d’acier, pas de déformation à long terme

• Haute circularité : battement ≤ 0,01 mm (selon la norme chinoise)

• Surface dure : chrome dur électrolytique ≥ 200 µm, résistant aux rayures

• Refroidissement par eau : circulation interne, différence de température à la surface ≤ ±1 °C

Pourquoi le refroidissement par eau est-il important ? Lors de l’impression de matériaux thermosensibles comme le PE ou le PET, l’échauffement du cylindre provoque l’étirement du matériau et des dérives de registre. Le système de refroidissement par eau est ce qui distingue une véritable machine CI des modèles bas de gamme.

2. Précision de registre : ±0,1 mm est la référence du secteur

La précision de registre d’une presse CI est généralement annoncée à ±0,1 mm (à grande vitesse). C’est un niveau supérieur à celui des machines à piles (±0,2-0,3 mm). Une presse CI tout-servo peut maintenir cette précision même pendant les accélérations et décélérations.

Facteurs influençant la précision de registre :

• Battement du cylindre central

• Synchronisation du système d’entraînement (servo vs engrenages mécaniques)

• Précision de montage des manchons porte-cliché et des rouleaux anilox

• Stabilité de la tension du matériau

Une bonne presse CI est soumise à un test de registre dynamique avant expédition : fonctionnement à vitesse soutenue avec vérification stroboscopique des croix de registre.

3. Capacité de production à grande vitesse : 400 m/min ou plus

La structure rigide et l’équilibrage dynamique des presses CI permettent des vitesses mécaniques maximales généralement comprises entre 400 et 500 m/min. La vitesse économique (fonctionnement continu stable) se situe habituellement entre 350 et 450 m/min.

Comparaison : les machines à piles plafonnent à 150-250 m/min, les machines en ligne à 250-350 m/min.

Pour les grandes séries (plus de 100 000 mètres), chaque gain de 50 m/min se traduit par plusieurs heures de production supplémentaires par jour.

4. Technologie des manchons : solution pour les changements rapides de travail

Les presses CI modernes utilisent généralement des manchons porte-cliché et anilox plutôt que des arbres traditionnels. Les manchons sont des tubes légers en fibre de verre ou en carbone, montés sur des mandrins à expansion d’air.

Avantages :

• Temps de changement de travail réduit de 30 minutes à 3-5 minutes (une seule personne)

• Manchons légers, moindre fatigue pour l’opérateur

• Possibilité de mémorisation des réglages : lors d’une reprise de travail, les paramètres de pression sont automatiquement rétablis

Cas d’usage : ateliers avec séries variées, petites et moyennes séries, changements fréquents. Si vos travaux sont uniques et de très longue durée sans changements, l’avantage des manchons est moins marqué.

5. Enroulement/déroulement sans arrêt : garantie d’une production continue

Les presses CI haut de gamme peuvent être équipées de systèmes tout-automatique à double poste pour le déroulement et l’enroulement sans arrêt. Principe : deux axes de déroulement (A et B), l’un alimente la machine tandis que l’autre est préparé avec une nouvelle bobine. Lorsque la bobine en cours s’épuise, la machine épisse automatiquement la nouvelle bobine sans interruption.

Paramètres clés :

• Vitesse d’épissage : peut s’effectuer à pleine vitesse (sans ralentissement)

• Perte à l’épissage : un bon système la maîtrise à moins de 50 cm

• Longueur du magasin de stockage de bande : au moins 15 secondes de matelas tampon

Retour sur investissement : pour les usines qui travaillent de longues séries (plus de 5 000 mètres par bobine), le système sans arrêt est amorti en six mois environ. Pour les changements très fréquents, l’avantage est moindre.

6. Système de séchage : conception à faible température, haute vitesse d’air et économie d’énergie

Les unités de séchage des presses CI sont installées après chaque groupe d’impression. La tendance moderne est le séchage à basse température et haute vitesse d’air : grâce à des caissons à effet Coanda, un flux d’air rapide permet un séchage efficace à des températures relativement basses (60-80 °C).

Caractéristiques d’un bon système de séchage :

• Ratio air neuf/air recyclé réglable (économie d’énergie)

• Pression négative dans le four (FCL) empêchant les fuites d’air chaud

• Réglage indépendant du débit d’air par groupe

• Isolation thermique des caissons pour limiter les pertes

Ce que cela vous apporte : moindre consommation énergétique, évite la surchauffe des clichés (et donc le collage ou le bouchage), compatibilité avec les encres aqueuses (qui demandent une température de séchage plus basse).

7. Entraînement tout-servo sans engrenages : la base de la précision et de l’intelligence

Les presses CI traditionnelles utilisent des boîtes d’engrenages mécaniques, avec leurs jeux, leur usure et leurs erreurs cumulatives. L’entraînement tout-servo supprime les engrenages mécaniques : chaque groupe d’impression est motorisé par un servomoteur indépendant, synchronisé par arbre électronique.

Avantages :

• Pas de jeu d’engrenage – meilleure précision de registre

• Précision constante pendant les accélérations et décélérations

• Mémorisation des paramètres de travail – reprise en un clic

• Fonctions intelligentes : pré‑registre, compensation automatique de pression, etc.

Attention : le tout-servo n’est pas standard sur toutes les presses CI. Les modèles d’entrée de gamme utilisent encore des engrenages. L’investissement supplémentaire pour un tout-servo est de l’ordre de 20 à 30 %, mais l’amélioration de la stabilité de production à long terme est significative.

3. Options courantes sur les presses CI (à choisir selon vos besoins)

4. Matériaux compatibles et produits typiques pour presse CI

• Films : LDPE, HDPE, PET, PP, OPP, PVC, PA (nylon), épaisseur 8-250 µm

• Papiers : 40-120 g/m² (gobelets, kraft, papier cadeau)

• Spéciaux : film rétractable, non-tissé, film respirant (sauf aluminium)

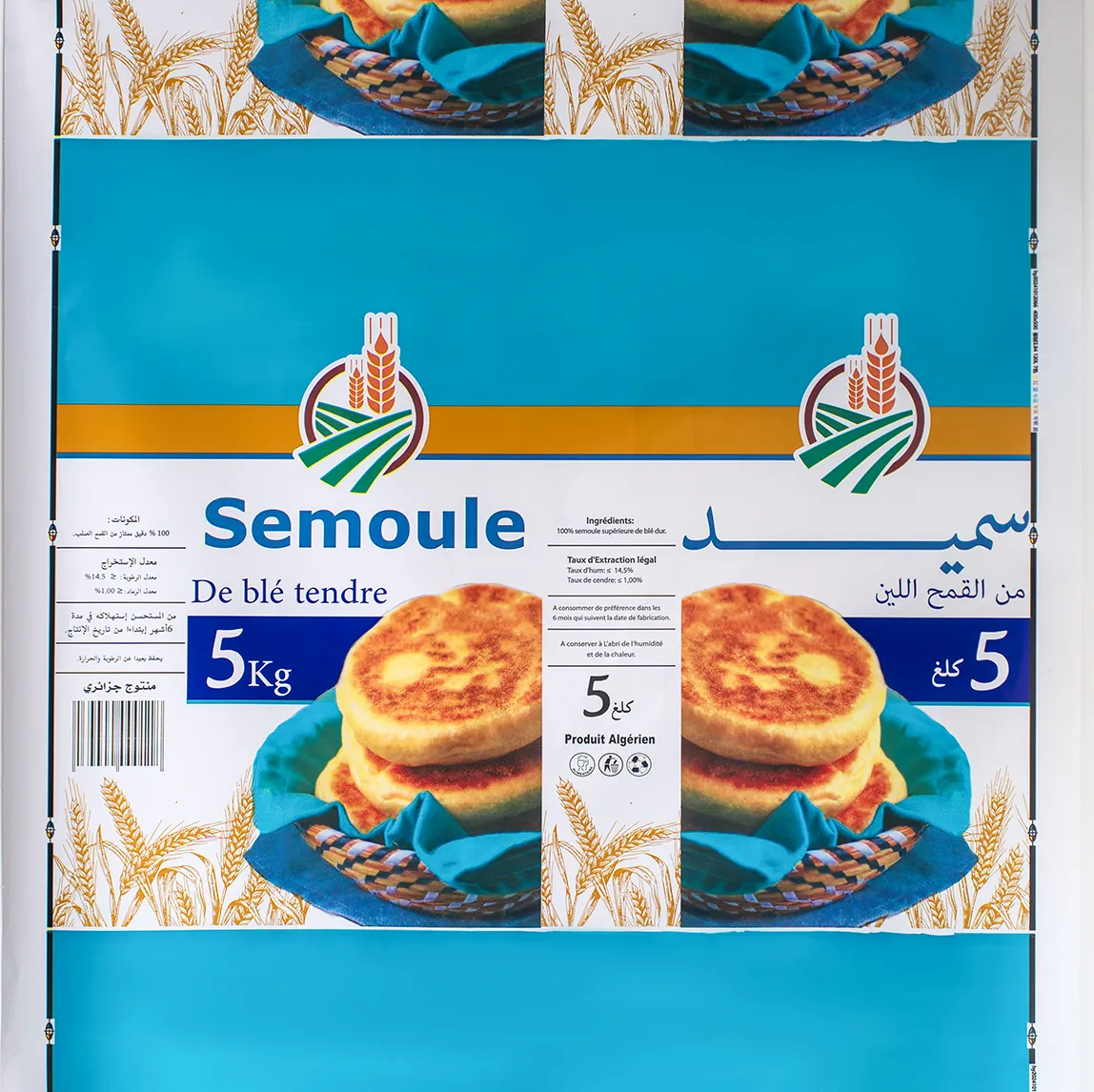

• Produits finis typiques : sachets de snacks, de lessive, de surgelés, gobelets en papier, manchons rétractables, emballages hygiéniques.

5. Comment évaluer la qualité d’une presse CI ? (liste de contrôle avant achat)

6. FAQ (questions fréquentes)

Q1 : Une presse CI peut-elle imprimer sur aluminium (feuille métallique) ?
Nos machines ne sont pas adaptées à l’impression sur aluminium. Le comportement en tension et les exigences de traitement de surface de l’aluminium diffèrent trop de ceux des films et papiers. Pour l’aluminium, nous vous conseillons de consulter un fabricant spécialisé.

Q2 : Les manchons porte-cliché sont-ils chers ?
L’investissement initial est environ 20 à 30 % plus élevé que pour des clichés montés sur axe. Cependant, compte tenu des économies de main-d’œuvre et de temps lors des changements de travail, l’amortissement se fait généralement en six mois à un an.

Q3 : Le système sans arrêt nécessite-t-il une formation particulière ?
Oui. L’opérateur doit apprendre à paramétrer l’épissage, le positionnement du ruban adhésif, etc. Mais une fois formé, le système est très fiable.

Q4 : Une presse CI consomme-t-elle plus d’énergie qu’une machine à piles ?
Légèrement plus, en raison du plus grand nombre d’unités de séchage et de la circulation d’eau de refroidissement du cylindre central. Cependant, la consommation par unité de surface (kWh/m²) est plus faible car la vitesse est plus élevée.

Q5 : La tension et la fréquence peuvent-elles être personnalisées ?
Les fabricants sérieux de presses CI proposent des adaptations (110 V / 220 V / 380 V / 415 V / 440 V, 50 / 60 Hz) ainsi que des transformateurs et les certifications de sécurité.

Conclusion

Les principales caractéristiques d’une presse flexo CI satellite peuvent se résumer ainsi : un seul cylindre central de haute précision avec refroidissement par eau, tous les groupes d’impression disposés autour, manchons pour changement rapide, entraînement tout-servo, possibilité d’enroulement/déroulement sans arrêt. C’est la solution idéale pour l’impression de qualité sur emballages souples, papiers et matériaux thermosensibles en séries moyennes à grandes.

Lors de l’achat d’une presse CI, ne vous fiez pas qu’au prix. Concentrez-vous sur : la précision du cylindre central, les mesures de registre dynamique, la présence du tout-servo, la conception du système de séchage, et les conditions de service après-vente. Une bonne presse CI dure plus de 10 ans ; une mauvaise perd sa précision et tombe en panne au bout de deux ans.

Si vous envisagez l’achat d’une presse CI, nous vous recommandons de nous envoyer vos matériaux pour un test d’impression, afin de vérifier par vous-même la précision de registre et la stabilité à grande vitesse.
